StrataBox浅地层剖面仪

1339480942

产品说明

StrataBox™是一款便携式高分辨率的海洋沉积物成像仪器,能够穿透达40m的地层,提供6cm的海洋沉积物分辨率。是一款专门为水深在150m以内的近海和沿海海洋地质调查设计的仪器。StrataBox™型浅地层剖面仪使用简单、成本低,是您测深调查和海洋物探应用的最佳选择。
StrataBox™型浅地层剖面仪传感器单元非常轻便,- 广州慧洋科技公司-可直接与标准笔记本电脑进行连接,并配有高效声学收发器单元和Windows电脑软件。
StrataBox™型浅地层剖面仪优点:
地层分辨率:40 m的地层穿透为6 cm、
深度精确度± 0.5%、
地理位置输入;兼容NMEA、
数据存储和回放、
缩放模式、
事件标记、
便携或安置于舱壁、
10-30V直流输入、
支持windows xp和VISTA系统。





StrataBox™型浅地层剖面仪技术参数:

单位:m或ft
深度范围:0-5,10,20,40,80,150m
0-15,30,60,120,240,450ft
在米或英尺下,毫秒刻度均可用
在所有单元内自动调整范围模式
进档幅度:0-150m以1m为增幅,0-450ft以1ft为增幅
缩放范围:5,10,20,40,80m
15,30,60,120,240ft
缩放模式:底部缩放、底部锁定缩放、标记缩放
GUI缩放(仅回放时可用)
显示:常规数据、缩放数据、导航、深度
命令/状态,数据的色彩控制:
4个配色方案可选或定制(用户输入), 数据颜色反色显示
地层分辨率:40 m的地层穿透为6cm
深度分辨率:0.01m,0.1ft
深度精确度:0.5 %
声速:1500 m/s或4800 ft/s
地理坐标:NMEA 0183,GLL,GGA,RMC,VTG,VHW,HDT
可选波特率,RS-232(COM口2)
数据输入:ODEC Stratabox接口,56.7千波特,RS-422(COM口1)
打印输出:并行端口接到TDU系列热敏打印机
浅水作业:<2.5 m,取决于底质类型
发射速率:最高达10Hz,取决于深度和操作模式
事件标记:手动或定期(1分钟为间隔)
数据文件输出:以ODC专利格式存储深度、导航和图像数据,
常规数据和缩放数据以像素格式的形式存储并可回放和打印
数据文件回放:文件能够以正常或快进模式播放或打印,且带暂停和GUI缩放
频率输出:10 KHz
发射功率:300W(脉冲),最大可达1000W
输入功率:10 -30V直流,额定功率为8W,反极性和过电压保护
尺寸:长25.4cm(10in),宽15.876cm(6.25in),高6. 25cm(2.5in) (见下图)
重量:0.9kg(2Ibs)
工作环境:-25-60℃工作温度;-55-90℃储存
防水等级达EN60529 IP65(5级防水) 防震符合EN60945;CE认证




201206121339480714204

StrataBox™浅地层剖面仪结构图

StrataBox™浅地层剖面仪系统配置:

标准配置:选购配件:
StrataBox传感器单元船侧换能器支架
DC电源线TDU热敏打印机
I/O数据插头组件热敏媒体
换能器12通道DGPS
换能器电缆
界面软件/CD
操作手册

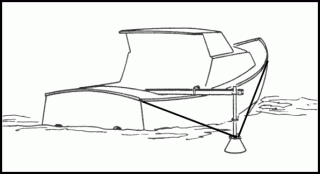

StrataBox™浅地层剖面仪换能器图示及说明:
外壳:圆锥形PVC外壳。
电缆:Rochester1N2T电缆。
电缆接头:RMG-2-MP接头。
可固定在箱体或杆上。

201206121339480729375
