DeepVision侧扫声纳

发表于: 2015-07-03      分类:      浏览: 1,869 views次

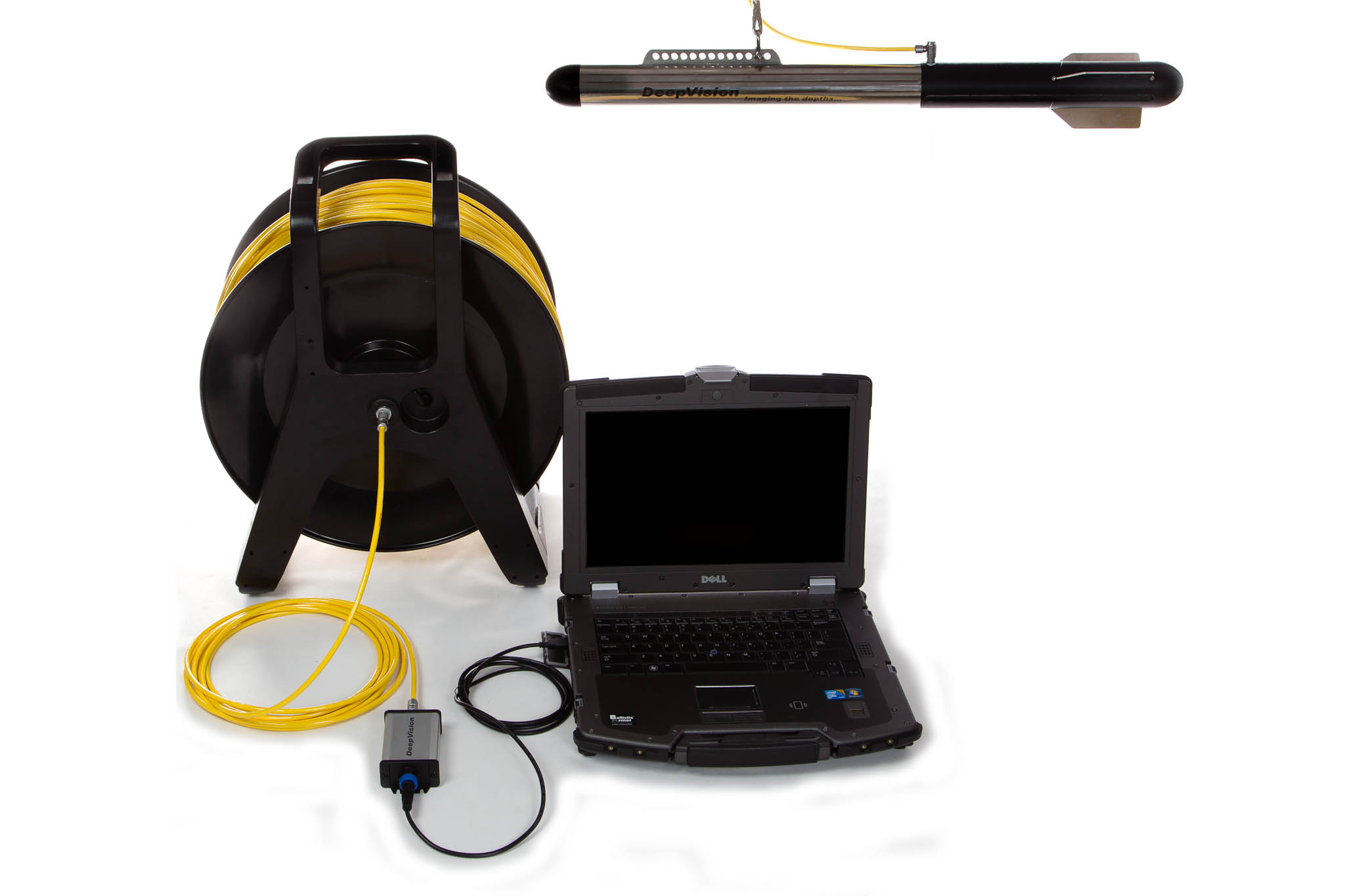

产品说明

deepvision侧扫声纳拖鱼

DE340

频率 340千赫

水平波束宽度 0.9 º

垂直波束宽度 60 º

距离分辨率 10厘米

最大工作深度 100米

最大电缆长度 200 +米

接口 RS485的，GND, Supply, Fischer 103 DEE 4

长 850毫米

直径 60毫米

重量 9公斤

水中的重量 6.7千克

材料 不锈钢，PVC和聚氨酯

Hull Mount System

deepvision侧扫声纳HM340

频率 340千赫

水平波束宽度短传感器 1.8 º

水平波束宽度长传感器 0.9 º

垂直波束宽度 60 º

距离分辨率 10厘米

接口 RS485的，接地，电源，菲舍尔103 DEE的四

显示单元

SU1 – 232

尺寸(长x宽x高) 80 × 54 × 23毫米

PC /笔记本电脑接口 的RS – 232 @ 115200，的DB9

Towfish接口 RS485的，接地，电源，菲舍尔Ð 4 103

供应 12伏200毫安

材料 铝阳极氧化膜

拖缆

沙特电信，二十

标准长度 30，100，200米

直径 6.2毫米

制动强度 2500 ñ(600磅)

加强 芳纶

外护套 黄聚氨酯

Towfish连接器 菲舍尔世界安全组织4 103

连接器表面单位 菲舍尔103第4条

软件

deepvision侧扫声纳

DeepView记录模块

操作系统 win2000，XP，Vista系统

尺度范围 30，50，70，100，150，200米

文件格式 深度视觉二进制格式(*. DVS)的

的GPS NMEA输入 RMC的大隐静脉@ 4800个基点

建议的最低计算机配置要求 奔腾Pentium 500MHz，512MB内存，800 * 600
