Bathy1500C双频测深仪

Bathy 1500C双通道测深仪



产品说明

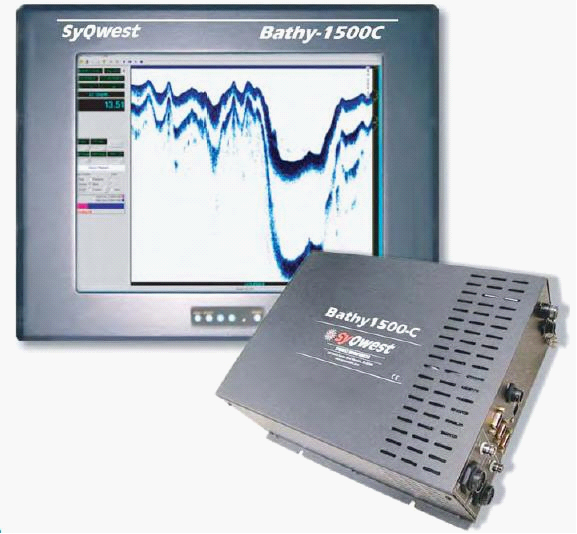

Bathy-1500C型深海双通道回声测深仪是最新推出的一款便携式高分辨率、高精度回声测深仪,是一款专门为水道/水文、海洋测绘独身定制的一款产品,最大测量水深可达5000m。

Bathy-1500C型深海双通道回声测深仪特性:
厘米级分辨率、
GPS输入,NEMA兼容、
兼容Hypack和SonarWiz软件处理包、
数据存储和回放功能、
多种缩放模式、
事件标记功能、
单频或双通道可选、
声速输入、
偏移修正。

Bathy-1500C型深海双通道回声测深仪技术参数:

单位:米或英尺
深度范围:10,20,40,80,150,300,500,750,
1000,2000,5000 m
在所有单元内自动调整测深范围
进档幅度:0-150m以1m为增幅,0-450ft以1ft为增幅
缩放范围:5,10,20,40,80,160米
15,30,60,120,240,480英尺
缩放模式:底部缩放、底部锁定缩放、标记缩放、
GUI缩放(仅回放时可用)
显示:正常数据、缩放数据、导航、深度
命令/状态,数据的颜色控制:4个选择或自定义(用户输入),数据颜色可能转换
深度分辨率:0.01m,0.1ft
深度精确度:符合或超过国际水文组织对单波束回声测深仪的
所有现行水文学要求
0-40m 2.5cm,40-200m 5.0cm,>200m 10.0cm
或±0.1%×水深值(声速修正为前提)
声速:1500 m/s或4800 ft/s;以1 m/s或1 ft/s为增幅调整;自动
地理坐标:NMEA 0183,GLL,GGA,RMC,VTG,VHW,HDT
可选波特率(RS-232):4800,9600,19200,38400
打印输出:并行端口接到TDU系列热敏打印机
浅水作业:<1m,取决于底质类型
发射速率:最高达20Hz,取决于深度和操作模式
事件标记:外部、手动或定期(1分钟为基本间隔)
数据文件输出:以ODC专利格式存储深度、******和图像数据,
标准SEG-Y常规数据和缩放数据以像素格式的
形式存储并可回放和打印
数据文件回放:文件能够以正常或快进模式播放或打印,
带暂停、缩放和进度条拖放功能
频率输出:3.5-340 KHz
发射功率:最大2KW(脉冲)
输入功率:10-30V直流,额定功率75瓦,110/220V交流可选
尺寸:声呐处理器:长36cm,宽28cm,高10cm
显示器:长45cm,宽34cm,高15cm
工作环境:0-50℃工作温度;0-95℃无冷凝



Bathy-1500C型深海双通道回声测深仪选购项:
210KHz换能器、50KHz换能器、33KHz换能器、50/210KHz换能器、33/210KHz换能器、支架组件、热敏打印机、SonarWebPro软件。
